詳細解析SFP光模塊接口指標以及組成部分
發布時間：2021-06-17 閱讀：0
光模塊SFP+的速率是：10G SFP+光收發器是SFP（有時也稱作“mini-GBIC”）的升級。在吉比特以太網和1G、2G、4G光纖通道上SFP已經得到了廣泛應用。SFP+爲了適應更高的數據速率，設計了比SFP增強的電磁屏蔽與信號養護特性，而且制定了新的電接口規範。
SFP光模塊的接口指標
1. 輸出光功率輸出光功率指光模塊發送端光源的輸出光功率，單位：dBm。
2. 接收光功率接收光功率指光模塊接收端的接收光功率，單位：dBm。
3. 接收靈敏度接收靈敏度指的是在一定速率、誤碼率狀況下光模塊的最小接收光功率，單位：dBm。一般狀況下，速率越高接收靈敏度越差，即最小接收光功率越大，對于光模塊接收端器件的要求也越高。
4. 飽和光功率又稱光飽和度，指的是在一定的傳輸速率下，維持一定的誤碼率（10-10～10-12）時的最大輸入光功率，單位：dBm。
需要注意的是，光探測器在強光照射下會出現光電流飽和現象，當出現此現象後，探測器需要一定的時間恢複，此時接收靈敏度下降，接收到的信號有可能出現誤判而造成誤碼現象，而且還非常輕易損壞接收端探測器，在使用操作中應盡量防止超出其飽和光功率。
SFP光模塊的組成部分

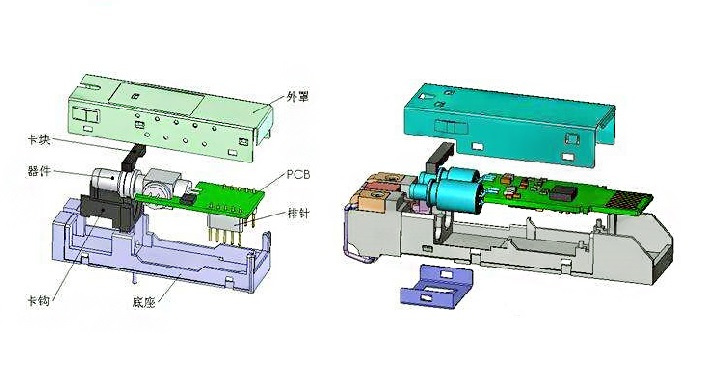

SFP光模塊的組成有：激光器：包括發射器TOSA和接收器ROSA線路板IC，外部配件則有：外殼、底座、PCBA、拉環、卡扣、解鎖件、橡膠塞組成，另外爲了辨認方便，一般以拉環的顔色辨別模塊的參數類型。比如：黑色拉環的爲多模，波長是850nm；藍色是波長1310nm的模塊；黃色則是波長1550nm的模塊；紫色是波長1490nm的模塊等。
SFP光模塊的接口指標
1. 輸出光功率輸出光功率指光模塊發送端光源的輸出光功率，單位：dBm。
2. 接收光功率接收光功率指光模塊接收端的接收光功率，單位：dBm。
3. 接收靈敏度接收靈敏度指的是在一定速率、誤碼率狀況下光模塊的最小接收光功率，單位：dBm。一般狀況下，速率越高接收靈敏度越差，即最小接收光功率越大，對于光模塊接收端器件的要求也越高。
4. 飽和光功率又稱光飽和度，指的是在一定的傳輸速率下，維持一定的誤碼率（10-10～10-12）時的最大輸入光功率，單位：dBm。
需要注意的是，光探測器在強光照射下會出現光電流飽和現象，當出現此現象後，探測器需要一定的時間恢複，此時接收靈敏度下降，接收到的信號有可能出現誤判而造成誤碼現象，而且還非常輕易損壞接收端探測器，在使用操作中應盡量防止超出其飽和光功率。
注意對于長距離光模塊，由于其平均輸出光功率一般大于其飽和光功率，因此請用戶使用時注意光纖使用長度，以確保到達光模塊的事實接收光功率小于其飽和光功率，否則有可能造成光模塊的損壞。
SFP光模塊的組成部分
SFP光模塊的組成有：激光器：包括發射器TOSA和接收器ROSA線路板IC，外部配件則有：外殼、底座、PCBA、拉環、卡扣、解鎖件、橡膠塞組成，另外爲了辨認方便，一般以拉環的顔色辨別模塊的參數類型。比如：黑色拉環的爲多模，波長是850nm；藍色是波長1310nm的模塊；黃色則是波長1550nm的模塊；紫色是波長1490nm的模塊等。
